捷创电子：选择性焊接的遮蔽方案如何设计？

　　选择性焊接的遮蔽方案设计，是保障焊接质量、保护敏感元件与实现高效生产的关键环节。其核心目标在于，确保高温焊料与助焊剂仅作用于目标通孔焊点，而不会影响周边已完成的SMT元件、精密连接器或金手指。一个优秀的遮蔽方案，是材料科学、机械设计与工艺知识紧密结合的产物。

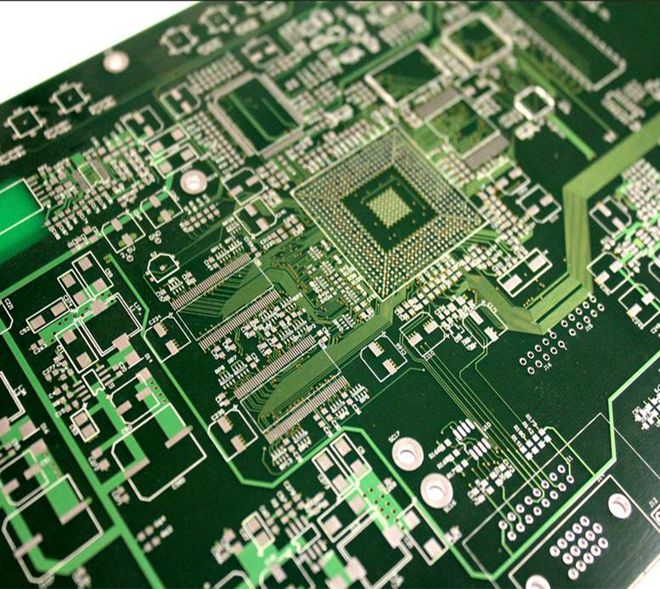

　　设计核心一：基于保护原理选择正确的遮蔽材料与形式遮蔽方案主要分为接触式遮蔽（治具遮蔽）与非接触式遮蔽（涂层遮蔽）两大类，需根据具体应用选择。

　　，如PEEK、合成石。它们兼具耐高温（长期耐受280℃）、低导热性、高尺寸稳定性和适中的成本。设计时，遮蔽罩与PCB的接触面需精密加工，紧贴需保护区域，但需为受保护的SMT元件（如矮小的电容电阻）预留

　　，通过丝印或喷涂在需要保护的焊盘、金手指上。焊接后，保护层可轻易剥离或在清洗中去除。此法灵活性高，但对涂覆精度和涂层的耐波峰冲刷能力要求极高，更适合小批量或研发阶段。

　　设计核心二：实现焊点区域的精准暴露与热量管理遮蔽不仅是“挡”，更是为了“露”得精确。治具上对应目标通孔焊盘的开窗设计至关重要：

　　：开窗通常比焊盘单边大0.5-1.0mm，以确保焊锡能顺畅润湿引脚和孔壁，但又不能过大，以免热风或焊锡影响到邻近区域。对于密集的引脚，可采用“窄槽型”开窗一次暴露整排焊盘。

　　：治具本身是隔热体，会阻挡底部预热。因此，必须为每个焊接点开窗对应的PCB底部区域设计

　　，允许预热热风直接加热焊点，确保其达到足够的焊接温度。对于大热容焊点（如接地大焊盘），甚至需要在治具内嵌入小型辅助加热器。

　　设计核心三：融入工艺全流程的兼容性与可维护性一个成功的遮蔽方案必须考虑生产的全流程：

　　：治具必须与选择性焊接机的夹具系统完美配合，定位精准，装卸便捷。同时，治具本身需设计

　　：治具设计应便于助焊剂残留的清理，避免积聚后滴落污染PCB。可以设计导流槽，或将治具设计为可拆卸清洗的模块化结构。

　　进行测试。通过X光检查焊点填充率，通过外观检查评估遮蔽区域的洁净度。根据测试结果，对开窗尺寸、贴合度等进行微调，形成设计闭环。

　　综上所述，选择性焊接遮蔽方案的设计是一个从原理分析、材料选型、精密结构设计到工艺验证的完整工程过程。它要求工程师深刻理解焊接物理、材料特性与生产实际，通过严谨的设计与测试，将“保护”与“焊接”这一对矛盾统一于高效、可靠的解决方案之中。
